Co je výkres stávajícího stavu budovy a proč je pro vaši rekonstrukci naprosto klíčový?

Pokud se pouštíte do plánování rekonstrukce, přístavby, nebo potřebujete "udělat pořádek" v dokumentaci k vaší nemovitosti, téměř jistě narazíte na zásadní pojem: Výkres stávajícího stavu budovy. Přestože se to může jevit jako pouhá formalita a další výdaj, ze své praxe studenta stavebního inženýrství a tvůrce podkladů pro architekty vás mohu ujistit že tento dokument je naprostým základem, bez kterého se plánování rekonstrukce nebo legalizace stavby neobejde, přičemž jeho absence vás ve výsledku může stát daleko víc než jeho pořízení. Výkres stávajícího stavu je proto investicí, která se vám mnohonásobně vrátí, pomůže vám vyhnout se drahým chybám a průtahům na úřadech, a my si nyní podrobně vysvětlíme, proč je tomu tak.

Co přesně znamená "výkres stávajícího stavu"?

Zjednodušeně řečeno, výkres stávajícího stavu budovy je kompletní a přesná technická dokumentace, která zachycuje vaši nemovitost tak, jak vypadá v daný moment. Tedy včetně všech neoficiálních úprav, přístaveb, změn dispozice, nebo jen srovnání se stavem, který je zapsán v katastru.

Tento dokument je nezbytný zejména tam, kde neexistuje původní projektová dokumentace (což je častý případ u starších venkovských domů) nebo kde došlo k výrazným, ale nezaznamenaným změnám.

Základní obsah kompletního výkresu stávajícího stavu:
1. Přesné půdorysy všech podlaží: Nejde jen o hrubé obrysy. Zde jsou zaznamenány přesné rozměry místností, tloušťky zdí, umístění dveří, oken a všech pevných prvků.

2. Svislé řezy stavbou: Vertikální pohledy, které jsou klíčové pro architekty. Zobrazují výškové kóty (výšky místností, úrovně podlah, přesné uložení stropů) a složení střešní konstrukce.

3. Pohledy na fasády (Exteriérové zobrazení): Tyto pohledy ukazují skutečnou podobu budovy z vnější strany, včetně oken, dveří, říms a povrchových úprav.

4. Technická zpráva: Může obsahovat popis stavby, použité materiály, rok výstavby a další důležité informace pro úřady a projektanty.

💡 Tip od technika: Funkce výkresu
Výkres stávajícího stavu se často zaměňuje s původním projektem. Původní projekt plánoval budovu, jak měla být postavena. Výkres stávajícího stavu zaznamenává budovu, jak skutečně stojí nyní. Je tedy základním vstupem pro vytvoření nové projektové dokumentace pro rekonstrukci.

Kdy je výkres stávajícího stavu naprosto nezbytný?

Existují čtyři situace, kde se bez precizního výkresu neobejdete, a kde vám jeho včasné pořízení ušetří nejvíce starostí.

1. Podklad pro každou rekonstrukci a přístavbu (Základní kámen projektu)

Každý architekt, projektant nebo statik zahájí práci s projektem tím, že si vyžádá výkres stávajícího stavu. Proč?

Statika a nosné konstrukce: Bez znalosti přesné tloušťky a materiálu stávajících zdí a stropů nelze bezpečně navrhnout nové zásahy. Výkres je to, co statik potřebuje pro posouzení, zda se dá daná stěna zbourat nebo zda je potřeba zesílit základy.

Minimalizace kolizí: Přesný půdorys pomáhá předejít chybám, kdy by se nově navržené potrubí křížilo s nosným prvkem nebo by se nové okno nevešlo do stávajícího otvoru.

Přesný rozpočet: S přesnými výměrami je možné lépe odhadnout spotřebu materiálu, což vede k realističtějšímu rozpočtu a menšímu riziku víceprací.

2. Základ pro legalizaci neoficiálních úprav a staveb

Pokud jste provedli úpravy bez ohlášení nebo máte na pozemku stavbu, která není zanesena v katastru, budete k její legalizaci (dodatečnému povolení) potřebovat dokumentaci stávajícího stavu.

Úřady (stavební úřad) požadují přesný dokument, aby mohly posoudit, zda stavba splňuje aktuální stavební předpisy a normy (např. vyhlášku č. 131/2024 Sb.). Bez této dokumentace se legalizace neobejde a úřední proces se může dramaticky prodloužit.

3. Prodej, koupě a majetkoprávní vypořádání

Při prodeji nemovitosti slouží výkres jako cenný dokument pro kupujícího. Dává mu jistotu, že:

Skutečný stav budovy odpovídá inzerované dispozici a rozměrům.

Všechny viditelné úpravy jsou technicky zdokumentovány, čímž se minimalizuje riziko skrytých vad.

Pro majitele je to zase způsob, jak zvýšit důvěryhodnost a transparentnost prodeje, což může vést k rychlejšímu a cenově výhodnějšímu uzavření obchodu.

4. Podklad pro energetický audit a dotace

Přesné rozměry a znalost skladby obvodových konstrukcí (viditelné v řezech) jsou nezbytné pro výpočet tepelných ztrát. Energetický audit či žádost o dotaci na zateplení (např. Nová zelená úsporám) vyžaduje přesné podklady, které výkres stávajícího stavu poskytuje.

Jak vám výkres stávajícího stavu budovy ušetří peníze (Konkrétní úspory)

Na první pohled se jedná o investici, avšak ze zkušenosti vím, že je to investice s vysokou návratností. Ušetříte si čas, nervy, ale především peníze, které byste jinak vynaložili na neplánované vícenáklady.

Úspora na vícenákladech při realizaci
Pokud se při bourání nebo stavebních úpravách zjistí, že stěna, kterou jste považovali za nenosnou, je ve skutečnosti klíčová pro statiku budovy, nevyhnete se vícenákladům na její podepření, zesílení konstrukce a dodatečnou práci statika. S přesným výkresem stávajícího stavu má statik jasný podklad, riziko je odhaleno předem a v projektu navrženo řešení – tím se minimalizují neočekávané stavební náklady, které se typicky pohybují v řádech desítek tisíc korun.

Úspora nákladů na projekt a jeho revize
Bez důkladného zaměření se projektant spoléhá na staré plány nebo hrubé odhady. Chybný odhad tloušťky zdi nebo špatně zaměřené okno může vést ke kolizi v projektu (např. se nová vzduchotechnika kříží s nosnou konstrukcí). Je pak nutné předělávat celý projekt. Přesný výkres stávajícího stavu eliminuje chyby již v projektové fázi, což vede k úspoře nákladů za revize a přepracování projektu, které se běžně pohybují v řádech od tisíců do desetitisíců korun.

Úspora času při jednání s úřady
Pokud úřadu předložíte neúplnou nebo nepřesnou dokumentaci k legalizaci či stavebnímu povolení, úřad ji vrátí k dopracování, protože neobsahuje všechny náležitosti definované vyhláškami. To vede k dlouhým průtahům a prodlužování doby, kdy můžete zahájit stavbu. Kompletní a profesionálně zpracovaný výkres stávajícího stavu odpovídá požadavkům, což vede k rychlejšímu schválení a úspoře času, který se při úředních záležitostech počítá v týdnech až měsících.

Úspora při nákupu a správě materiálu
S nejasnými podklady je obtížné přesně vypočítat potřebné výměry. Při nákupu materiálu hrozí buď objednání drahého materiálu navíc (který pak zůstane a je nutné jej likvidovat/prodat), nebo naopak jeho nedostatek, který způsobí zdržení na stavbě. Přesné výměry z výkresu stávajícího stavu umožňují optimální objednávku materiálu, čímž se minimalizují finanční ztráty.

Proč si nechat zhotovit výkres stávajícího stavu ode mne? (Southplan.cz)

Na trhu je mnoho projekčních kanceláří. Proč byste měli zvážit spolupráci se mnou?

Jmenuji se Petr a jako student stavebního inženýrství (ČVUT, specializace Pozemní stavitelství) a tvůrce výkresů pro Southplan.cz se specializuji přesně na tuto oblast – přesné zaměření a digitalizaci stávajícího stavu budov.

Má přidaná hodnota pro vás: Technická erudice: Mám hluboké teoretické znalosti z ČVUT a praxi z brigád u projektantů a geodetů. Rozumím statice, konstrukčním detailům i požadavkům vyhlášek. Vím, co přesně potřebuje projektant od technického výkresu.

CAD specializace: Pracuji s profesionálním softwarem typu CAD. Dokážu nejen zaměřit, ale i převést staré papírové výkresy (rastry) do přesné digitální podoby (vektory), se kterými pak projektant může ihned pracovat.

Cena a rychlost: Jako externí specialista nabízím rychlejší zpracování a nižší cenu než velké projekční kanceláře, při zachování plné technické kvality a dodržení normativních požadavků.

Typické zakázky, které řeším:

Dokumentace rodinných domů a vesnických chalup určených k rozsáhlé rekonstrukci.

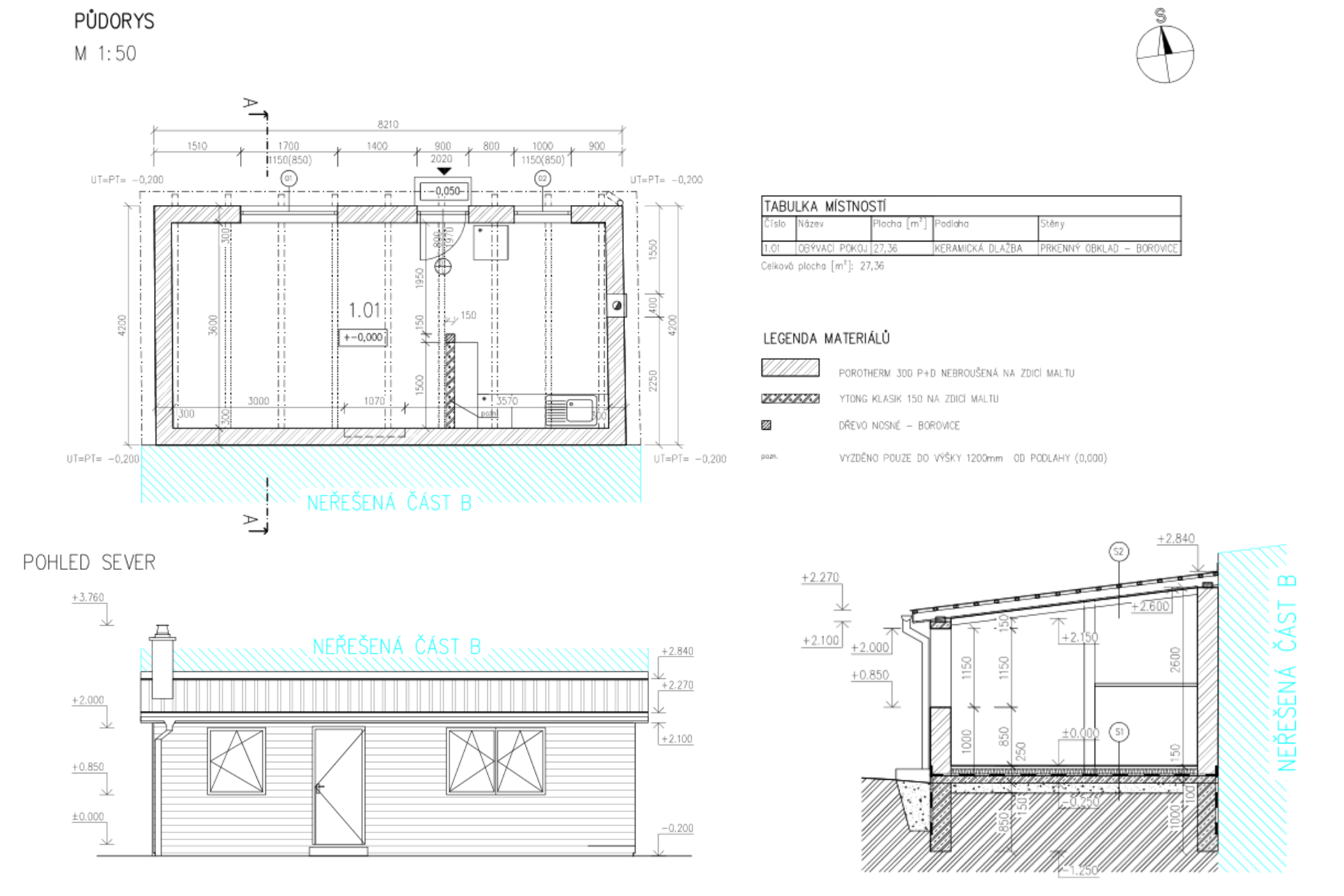

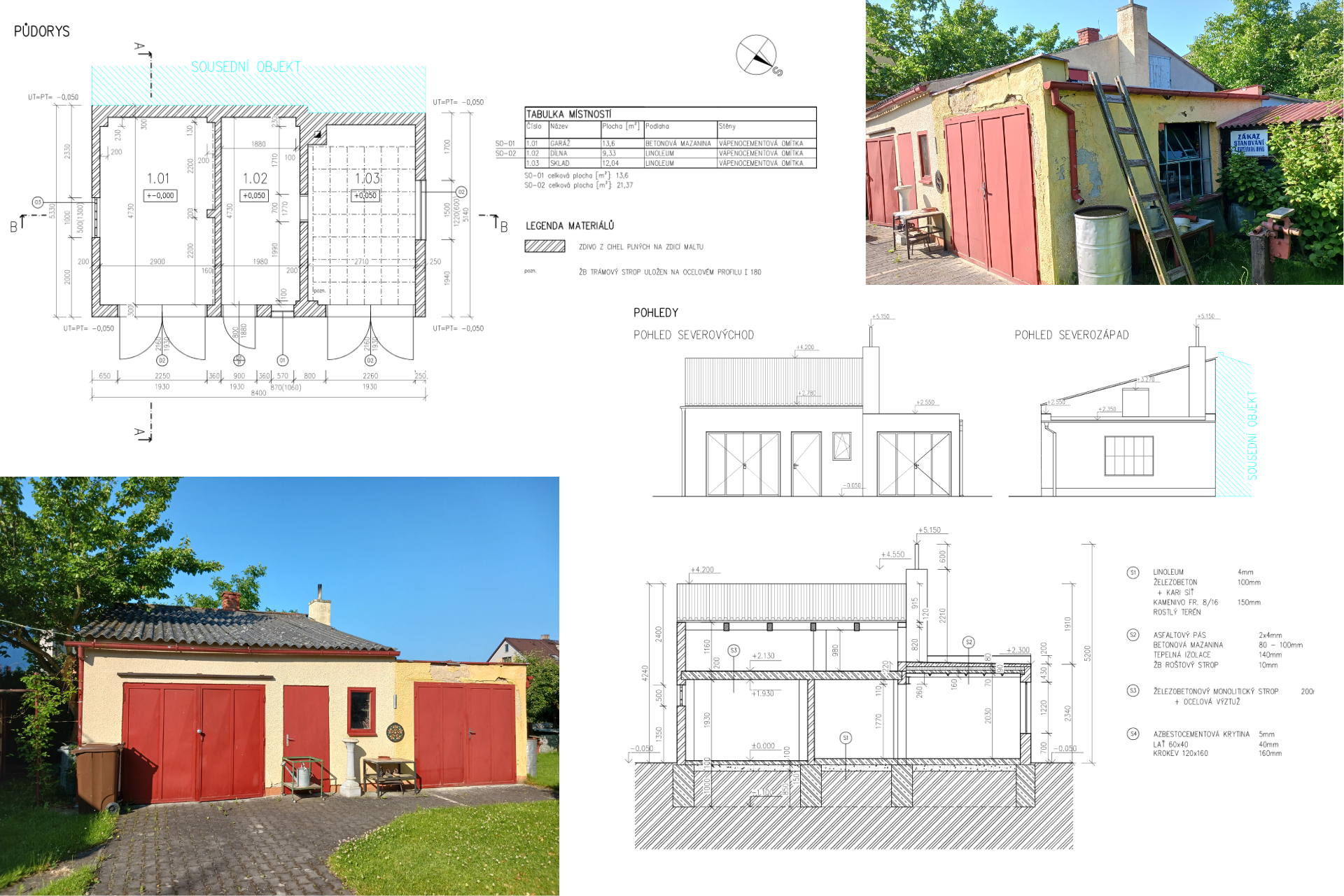

Zpracování podkladů pro dodatečnou legalizaci drobných staveb (garáže, altány).

Vytváření podkladových výkresů pro architekty, kteří nemají čas na zaměřování a digitalizaci.

Jak probíhá naše spolupráce (proces krok za krokem):

Poptávka a konzultace: Kontaktujete mě (ideálně s popisem objektu, původními plány nebo fotografiemi). Společně probereme účel výkresu (rekonstrukce, legalizace, prodej).

Zaměření: Pokud nejsou k dispozici žádné podklady, provedu přesné zaměření budovy na místě. Je důležité uvést, že nejsem autorizovaný geodet, proto provádím stavební zaměření, které je přesné pro účely projektování a rekonstrukcí, ale není na desetiny milimetru jako geodetické zaměření.

Vytvoření výkresu: V CADu zpracuji kompletní digitální dokumentaci – půdorysy, řezy, pohledy.

Kontrola a Předání: Po schválení odevzdám finální dokumentaci ve formátech, které potřebujete (PDF pro úřady a prohlížení, DWG pro architekty a projektanty).

Závěr: Výkres, který dává jistotu a klid

Výkres stávajícího stavu budovy není jen "další papír" do šanonu. Je to praktický nástroj, který šetří váš čas, nervy i peníze tím, že eliminuje největší riziko ve stavebnictví: neznalost skutečného stavu objektu. Pokud tedy plánujete jakoukoli změnu na vaší nemovitosti, nebo potřebujete dát do pořádku dokumentaci, neváhejte. Přesný výkres vám dá jistotu a stane se klíčem k hladké a efektivní realizaci vašeho záměru. Neodkládejte to, nechte si výkres stávajícího stavu zpracovat ještě předtím, než začnete s architekty. Ušetříte si tak v budoucnu nemalé peníze za chyby. Chcete mít jistotu, že vaše rekonstrukce proběhne bez zbytečných komplikací a drahých chyb? Kontaktujte mě pro nezávaznou konzultaci a cenovou nabídku

Petr Stuchlík, 21.10.2025
