Dokončené projekty

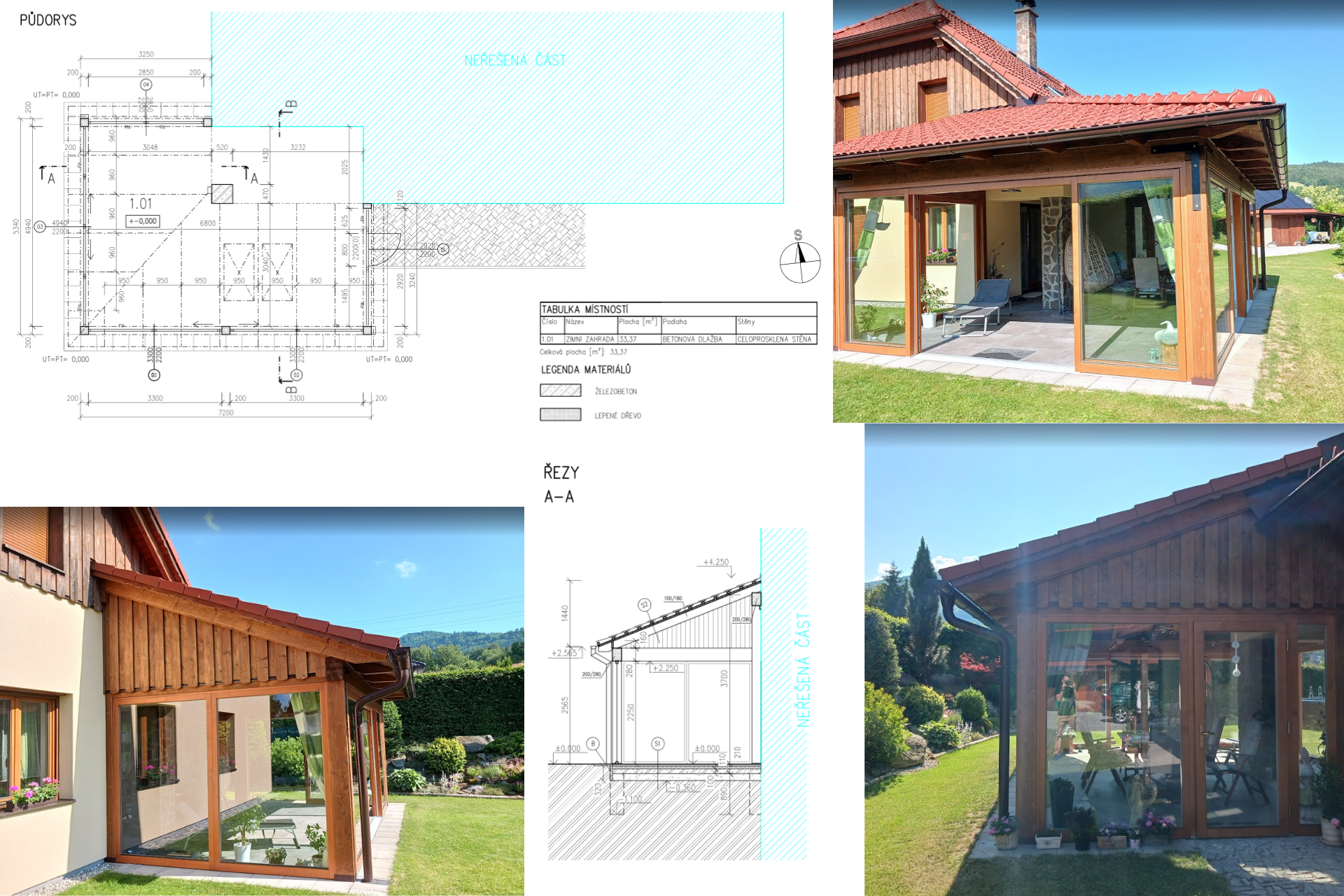

Přístavba altánu a pergoly
Pro soukromého investora jsem zpracoval dokumentaci pasportu stavby pro dvě drobné stavby – altán (zimní zahradu) a pergolu. Objekty navazují na rodinný dům a garáž a slouží k rodinné rekreaci a venkovnímu posezení. Součástí bylo zpracování průvodního listu, souhrnné technické zprávy a kompletní výkresové dokumentace včetně půdorysů, řezů a pohledů. Projekt respektuje charakter okolní zástavby a je navržen jako lehká dřevěná konstrukce s ohledem na jednoduchost, funkčnost a harmonické začlenění do prostředí.

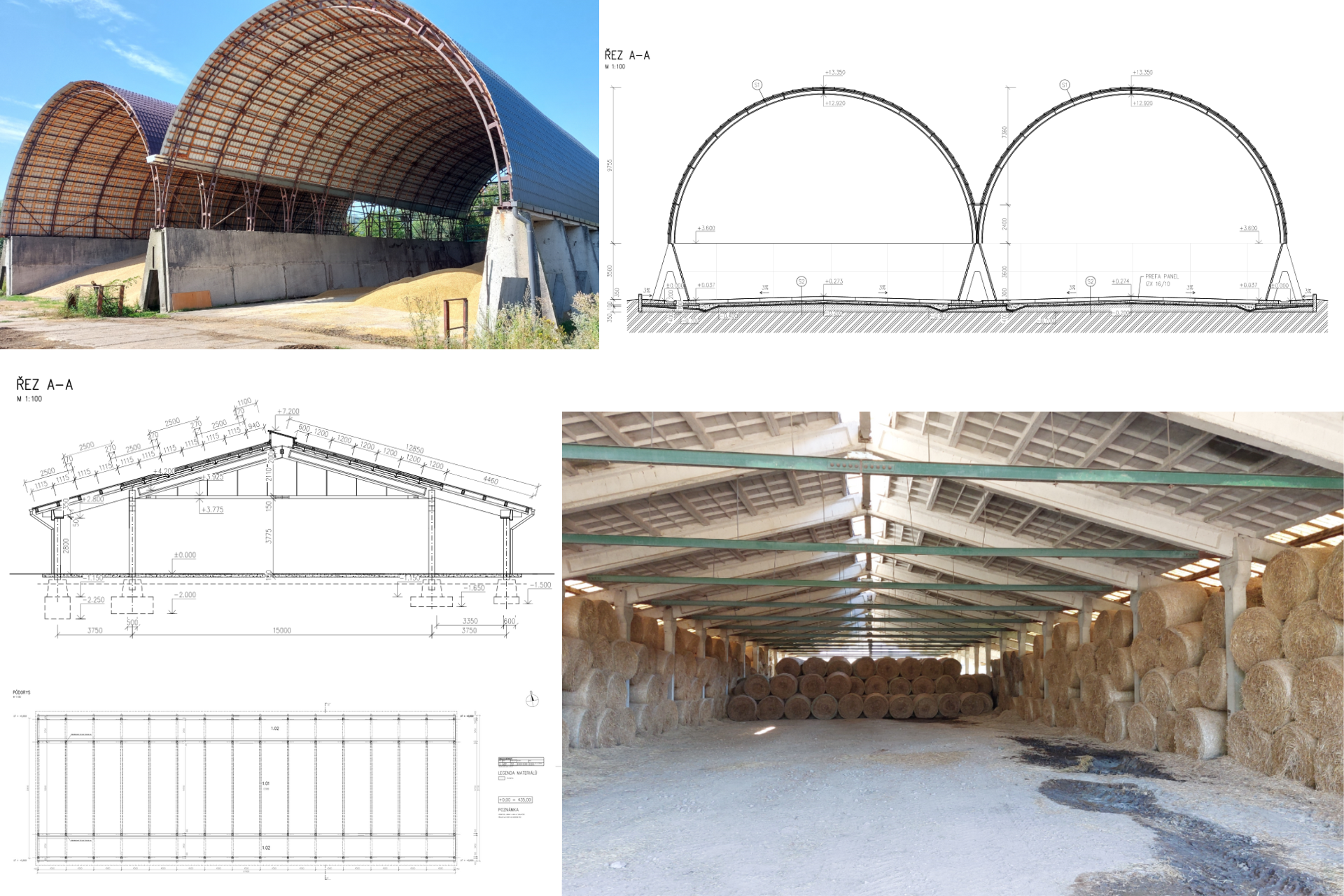

Pasport skladovacích hal a silážních jam – digitalizace dokumentace pro kolaudaci zemědělského areálu
V rámci tohoto projektu jsem zpracoval pasportizační dokumentaci pro zemědělské družstvo, které nad původními silážními jámami postavilo nové obloukové haly a změnilo tak jejich účel na sklady obilí. Při kolaudaci těchto úprav se družstvo rozhodlo doplnit dokumentaci také o pasport ke dvěma stávajícím skladům balíků. Veškeré objekty měly zachovalou papírovou dokumentaci z doby výstavby (z 90. let), která ale nebyla aktuální a existovala pouze v papírové podobě.
Mým úkolem bylo převést původní výkresy do digitální podoby ve formátu DWG a doplnit je o všechny stavební úpravy, ke kterým došlo během užívání. Pro každý z objektů byl vytvořen půdorys, řezy a pohledy, následně jsem připravil zjednodušenou technickou dokumentaci, která sloužila jako pasport pro kolaudační řízení. Výstupem byla přehledná výkresová dokumentace odpovídající aktuálnímu stavu všech objektů.

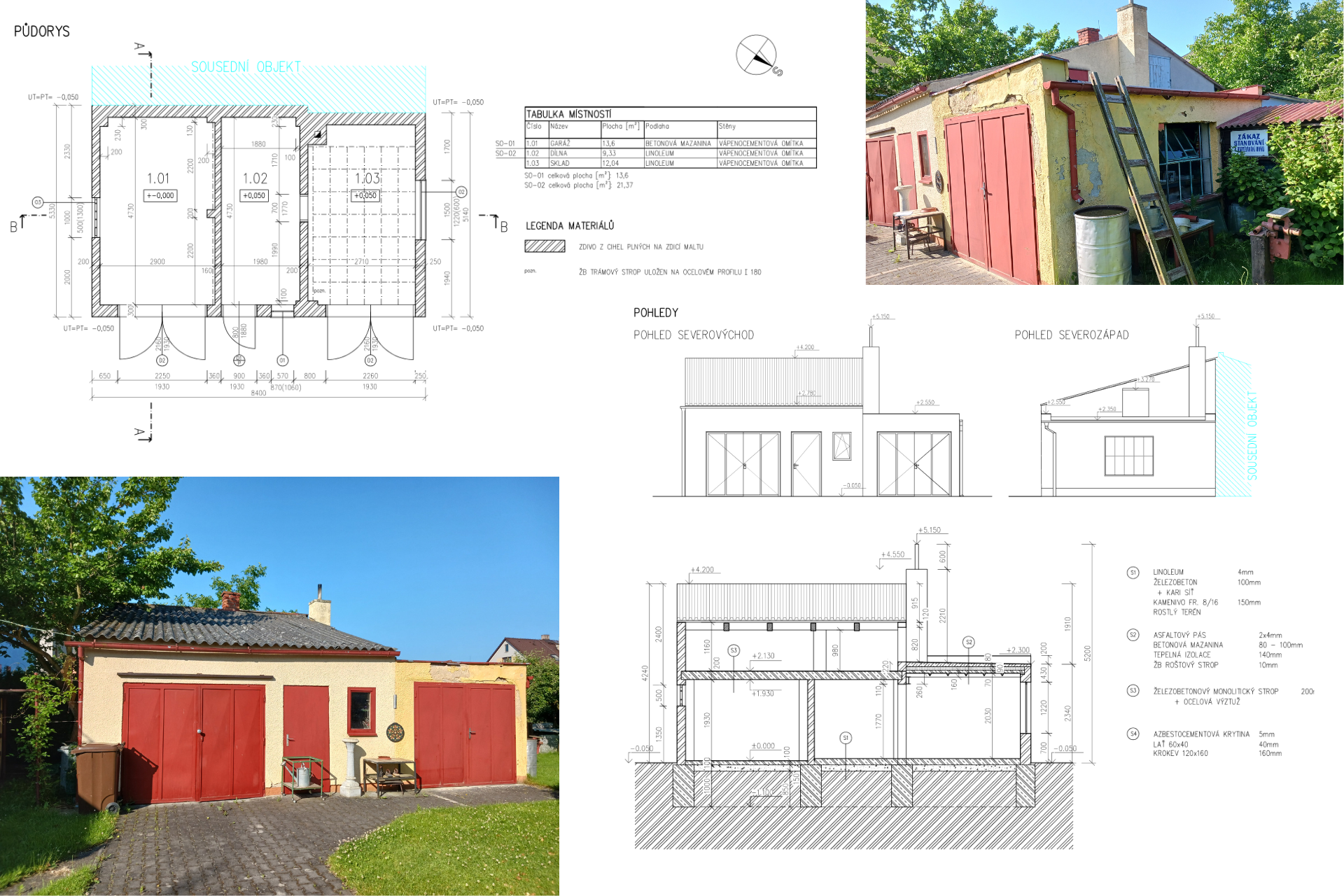

Pasport garáže a dílny se skladem – dokumentace pro zápis stavby do katastru nemovitostí
V tomto projektu jsem zpracoval pasport stávající stavby – garáže a navazující dílny se skladem. Objekt byl postaven přibližně v 80. letech minulého režimu, bez zápisu v katastru nemovitostí. Jednalo se o zděnou stavbu z cihel, s monolitickým železobetonovým stropem nad garáží a dílnou a železobetonovým roštem nad částí sloužící jako sklad. Dílna byla vybavena kamínky a objekt měl funkční komín. Stavba nebyla nikdy oficiálně evidována, a proto bylo nutné zpracovat pasport jako podklad pro legalizaci stavby.
Klient si zajistil geometrický plán od geodeta a měl k dispozici také projektanta s autorizací, který byl ochoten na hotový pasport připojit své razítko. Mým úkolem bylo na základě fyzického zaměření a reálného stavu stavby vytvořit výkresovou dokumentaci, která sloužila jako součást kompletní pasportizační dokumentace. Výsledkem byl přehledný a věcně správný pasport, který mohl být využit pro zápis stavby do katastru i další případná jednání s úřady.

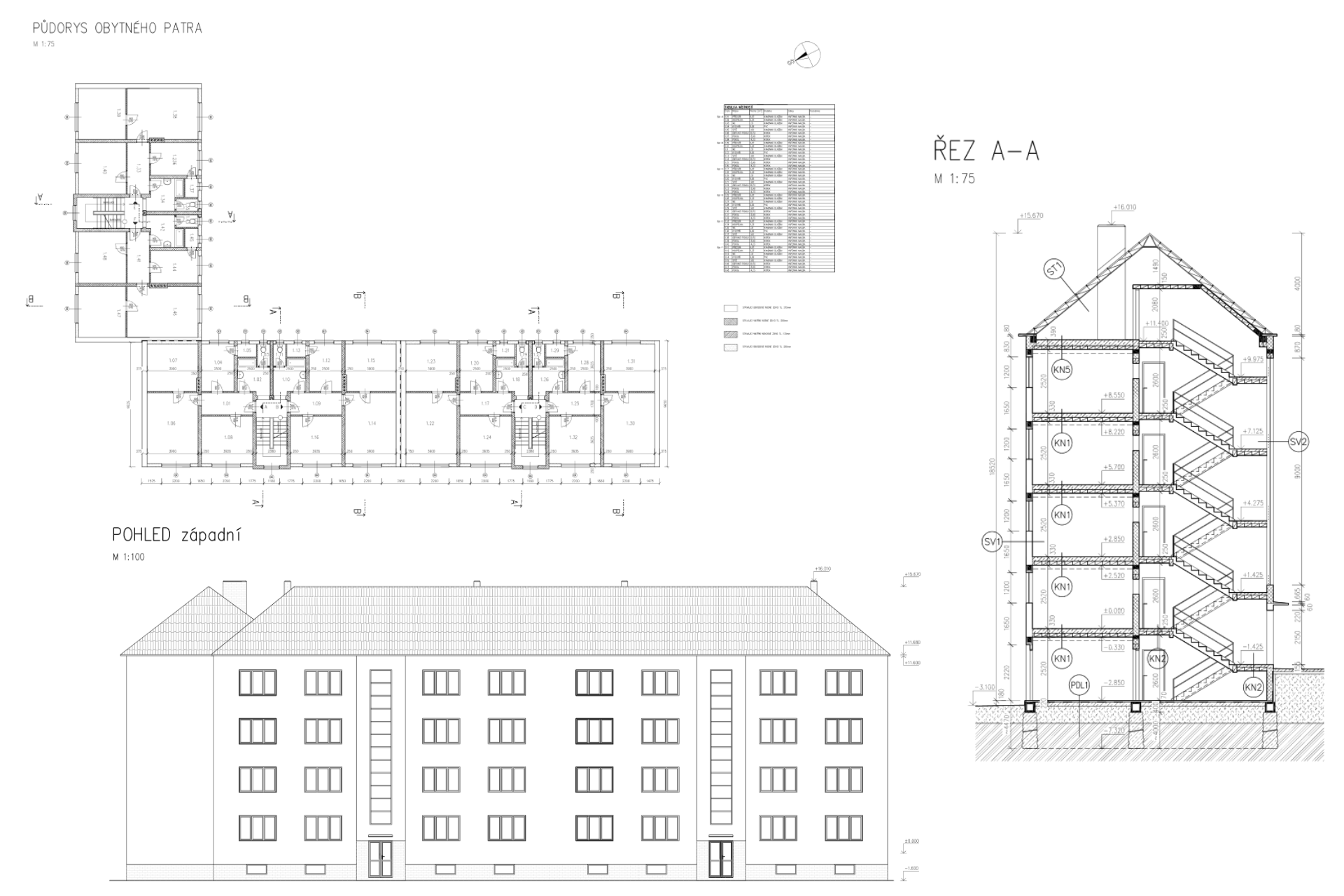

Digitalizace papírové dokumentace bytového domu
V rámci tohoto projektu jsem zpracoval digitalizaci staré papírové dokumentace panelového bytového domu postaveného za minulého režimu. Investor plánoval rekonstrukci objektu a potřeboval aktuální podklady pro projektanta a architekta. Úkolem bylo převést původní výkresy do digitální podoby ve formátu DWG (AutoCAD). Dokumentace zahrnovala půdorysy všech čtyř obytných podlaží, půdy, suterénu, dále řezy a pohledy. Bytový dům měl valbovou střechu, tři samostatná schodiště a na každém patře šest bytových jednotek – přičemž každé schodiště vedlo do dvou bytů.
Původní výkresy byly ručně kreslené a částečně poškozené, což vyžadovalo pečlivou rekonstrukci linií, kót a popisů. Výsledkem je přesná a přehledná výkresová dokumentace v CAD formátu, která nyní slouží jako základ pro projekt rekonstrukce. Projekt je ukázkou precizní práce při převodu analogové stavební dokumentace do profesionální digitální podoby využitelné pro další návrhové a stavební fáze.

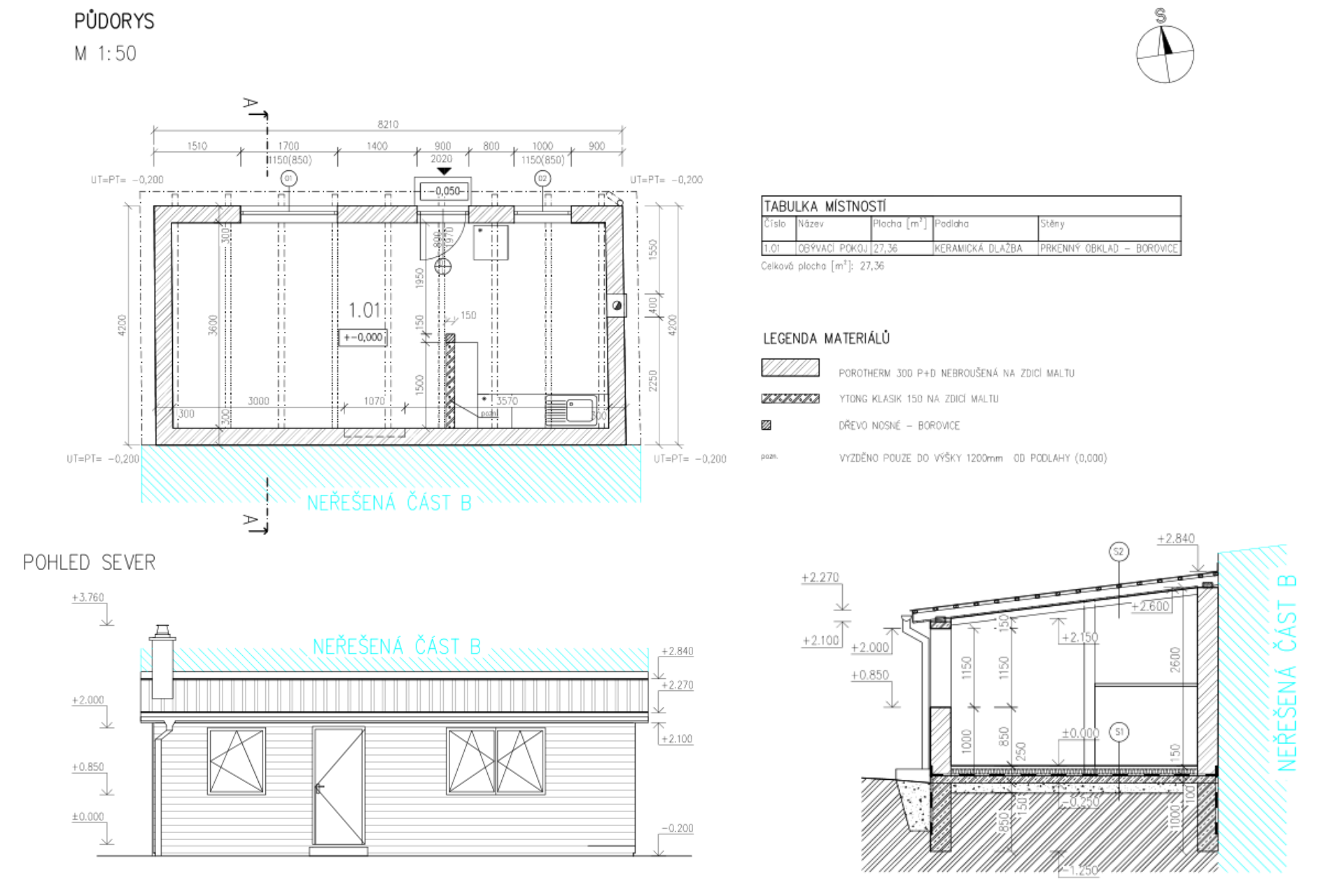

Pasport – přístavba ke garáži
Majitel nemovitosti potřeboval zpětně zlegalizovat přístavbu u garáže, sloužící k rodinné rekreaci. Po konzultaci a fyzickém zaměření stavby jsem zpracoval výkresovou a textovou dokumentaci potřebnou k vyhotovení pasportu. Projekt navazoval na již existující geometrický plán vytvořený geodetem, který byl podkladem pro přesné zakreslení stávajícího stavu.
