Proč je digitalizace starých papírových výkresů naprostá nutnost?

Vlastníte starší dům, chatu, nebo dokonce bytový dům? Pokud se chystáte na rekonstrukci, modernizaci vytápění nebo jen potřebujete získat stavební povolení, pravděpodobně máte k dispozici šanon plný zažloutlých, pokroucených a často nečitelných papírových plánů.

Pro projektanty a architekty jsou tyto staré papírové výkresy obrovský problém. Proč? Protože s papírovou dokumentací nelze efektivně pracovat v moderním CAD softwaru.

Jako student stavebního inženýrství a tvůrce přesných technických podkladů vím, že prvním krokem k úspěšnému projektu je digitalizace starých výkresů neboli vektorizace. Pojďme se podívat, proč je tato služba nezbytnou investicí do přesnosti vašeho projektu.

I. Co se skrývá pod pojmem digitalizace a vektorizace?

Často se setkávám s mylnou představou, že digitalizace je jen naskenování papíru do souboru PDF nebo JPEG. To je jen první krok (Rastr). Hlavní a klíčovou službou, kterou potřebujete, je vektorizace.

Rastr vs. Vektor (Proč nemůžete použít jen sken)
1. Rastr (Sken/Obrázek): Je to jen "fotografie" dokumentu (např. formáty .jpg, .tiff, .pdf). Sken se sice dá vložit do CAD programu, ale čáry jsou tvořeny pouze barevnými body (pixely). Architekt s nimi nemůže pracovat – nemůže měřit, upravovat nebo přidávat nové prvky.

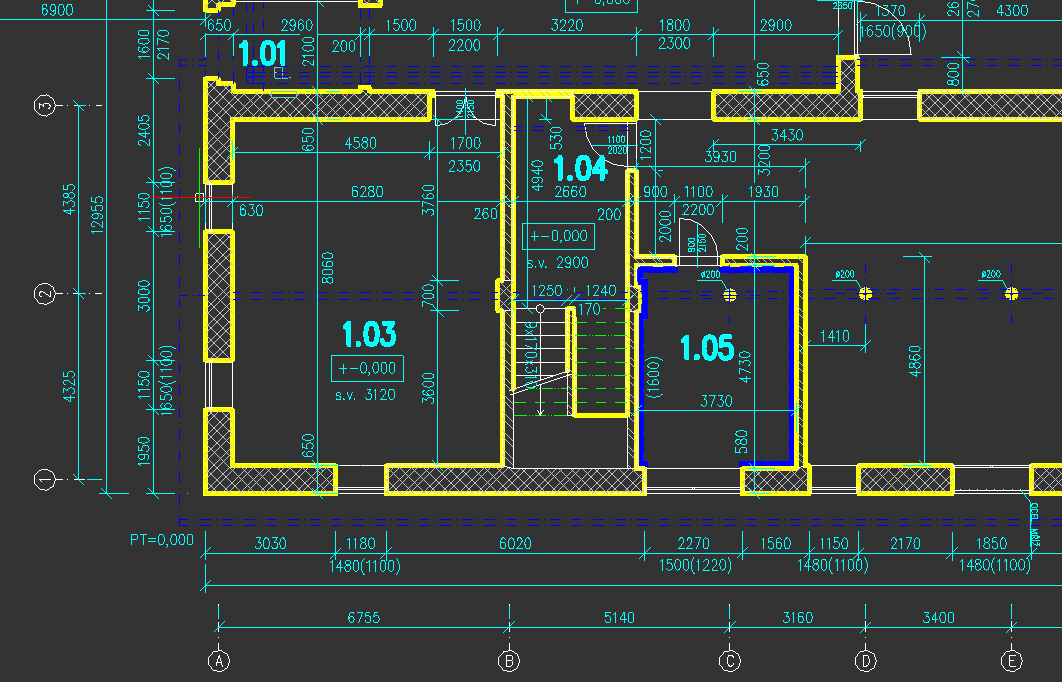

2. Vektor (CAD podklad): Jde o překreslení rastru do vektorového formátu (.dwg, .dxf). V tomto formátu jsou všechny čáry, oblouky a kóty skutečné matematické objekty. Jsou přesné, dají se měnit a jsou plně kompatibilní s profesionálním projektovým softwarem (CAD).

Vektorizace je tedy proces, kdy se staré papírové plány s fixní nepřesností a deformací převedou na funkční digitální data připravená k projektování.

II. 5 Klíčových problémů, které digitalizace okamžitě řeší

Investice do digitalizace výkresů se vám vrátí hned na začátku projektu tím, že odstraníte několik kritických rizik:

1. Eliminace deformací a nepřesností starého papíru
Papírové výkresy jsou nepřesné. Vlivem vlhkosti, stárnutí a skladování se papír roztahuje nebo smršťuje. To znamená, že měřítko se mění – stěna, která je na jednom konci budovy 6 metrů, může být na druhém konci 6,05 metru. To je pro projektanta katastrofa.

Řešení: Při vektorizaci je přesné zaměření klíčové. Pokud staré podklady nepostačují, provádím kontrolní zaměření laserem na místě, abych určil skutečné rozměry a provedl kalibraci celého výkresu do reálného, jednotného měřítka.

Odborné upozornění:
Nejsem autorizovaný geodet, a proto nezajišťuji milimetrové geodetické zaměření pozemku. Mým cílem je stavební přesnost, která je pro projektování, rekonstrukce a výpočty statiky naprosto dostačující a efektivní.

2. Okamžitá použitelnost pro architekty a projektanty
Architekt nemůže návrh vytvářet na papíře. Potřebuje DWG podklad, aby mohl digitálně bourat, přidávat a posouvat stěny. Když mu dodáte rovnou digitalizovaný výkres, ušetříte mu desítky hodin práce s manuálním překreslováním a kalibrací rastru. To se promítá do nižší ceny za projekt pro vás.

3. Bezpečnost dat a snadná archivace
Stará dokumentace je ohrožena vodou, hmyzem nebo prostým rozpadem. Digitalizace výkresů zajišťuje, že vaše dokumentace stavby bude bezpečně uložena v digitální podobě. Data jsou snadno zálohovatelná, tisknutelná a dostupná pro další generace majitelů.

4. Rychlejší jednání s úřady a statiky
Úřady a statikové vyžadují přehledné a čitelné podklady. Kvalitně vektorizované výkresy jsou čitelné, obsahují jasné kóty a tloušťky zdí, a splňují tak požadavky na stavební dokumentaci (např. pro dodatečnou legalizaci). To urychluje schvalovací proces a snižuje riziko vracení dokumentace k přepracování.

5. Podklad pro BIM a moderní vizualizace
Vektorový 2D výkres je prvotním vstupem pro tvorbu moderních 3D modelů budov (BIM) a pro pokročilé vizualizace. Pokud plánujete jít cestou moderního projektování, je přesná digitalizace nezbytným krokem.

III. Jak probíhá digitalizace se Southplan.cz

Specializuji se na převod rastru do DWG formátu, se kterým pracují architekti.

Proces krok za krokem:

1. Vstupní podklady: Zašlete mi naskenované výkresy (ideálně ve vysokém rozlišení) nebo po domluvě si předáme originály.

2. Kontrola dat a zaměření: Zkontroluji kvalitu a konzistentnost. Pokud jsou staré papírové plány příliš deformované nebo neúplné, navrhnu kontrolní laserové zaměření klíčových rozměrů na stavbě.

3. Vektorizace v CADu: Pomocí profesionálního softwaru překreslím rastrové podklady do čistého vektorového formátu. Zde aplikuji veškeré korekce a sjednocení měřítka.

4. Výstup: Obdržíte finální digitální výkresy ve formátu DWG (pro architekty) a PDF (pro tisk a prohlížení).

Výsledkem je přesná dokumentace, která eliminuje nejasnosti, šetří čas projektanta a dává vám jistotu, že máte spolehlivý základ pro jakoukoli stavební změnu.

Závěr: Investujte do přesnosti, ne do chyb

Digitalizace starých papírových výkresů není jen technická služba – je to strategické rozhodnutí, které má přímý dopad na rozpočet, rychlost a bezpečnost vašeho stavebního projektu. Přesný CAD podklad pro rekonstrukci vám ušetří starosti se statikou, s úřady a s nečekanými vícenáklady.

Máte ve skříni stoh staré dokumentace, která čeká na oživení?

Neztrácejte čas a neplaťte drahé hodiny architekta za práci, kterou mohu provést efektivněji já. Pošlete mi své podklady k nezávazné konzultaci!

Petr Stuchlík, 27.10.2025
